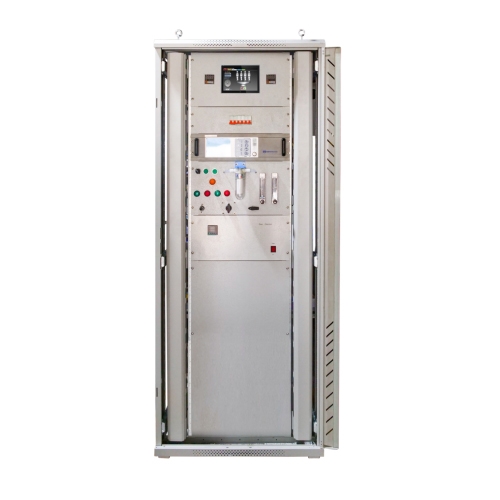

MSTX200SNY型水泥窑过程成套分析系统

简要描述：MSTX200SNY型水泥窑过程成套分析系统，电化学/磁氧分析仪测量氧含量，红外分析仪测量一氧化碳含量；可输出4~20m A标准信号和高、低报警，也可通过 RS485 传输信号。

更新时间：2025-08-29
访问量：56
厂商性质：生产厂家
产品型号：

产品分类

在线控制系统

烟气在线监测系统炉气分析在线系统 VOC在线检测系统化工行业分析小屋空分在线分析系统水泥窑过程成套分析系统电石炉成套分析系统天然气分析系统煤气在线分析系统反应釜氧含量控制系统离心机氧含量氮气保护系统查看全部产品

详细介绍

MSTX200SNY型水泥窑过程成套分析系统概述：

水泥窑是工业炉窑的耗能大户，对干法旋转窑的窑尾、分解炉及预热器的出口等烟气的气体成份进行分析，可以优化熟料质量、节能减排，以实现生产的优化控制，窑尾烟气的温度高达 1200℃~1400℃,粉尘含量高达2000g/m³,而且含有二氧化硫和碱性腐蚀性气体，是技术难度最大的取样分析对象，MSTX200SNY 型水泥窑过程成套分析系统，成功的解决了这一艰巨的取样分析难题。钢铁厂煤粉制备系统，存在煤粉与氧气爆燃的危险，和存在磨煤及输送、存储期间产生的一氧化碳气与氧气混合爆燃的危险为保证设备安全需设定多个测量点检测氧含量及一氧化碳的含量以指导操作保证安全生产。

针对煤粉高尘气体，该系统采用的取样流程为单过滤取样探头取样，定期用氮气反吹清除过滤器及探头内部粉尘，以保证探头长期可靠工作。样气经预处理系统把干净的样气送至分析仪表精准测量成分含量。系统为可编程 PLC 全自动控制系统，人机界面采用 10寸MCGS 高显点阵式触摸显示屏，仪表使用7寸高显LCD 液晶显示并提供工业标准的4～20mA 模拟信号，可与工控机同步及信号连锁控制。电化学/磁氧分析仪测量氧含量，红外分析仪测量一氧化碳含量；可输出4~20m A标准信号和高、低报警，也可通过 RS485 传输信号。

注：系统可在粉尘爆炸危险区安装使用(隔爆型)。

MSTX200SNY型水泥窑过程成套分析系统配套方案：

取样检测点	用途	气样条件	分析组份	选用量程
水泥窑尾	优化控制	温度 :1100~1300℃ 粉尘：2000g/ m³	co	0～2%
			O₂	0～10%
			NOX	0～2000μmol/ mol
分解炉入口C5(五级筒) 出口	优化控制	温度：<900℃\粉尘：<80g/m³	CO	0～3%
			O₂	0～10%
			SO₂	0～2%
预热器	优化控制	温度：<450℃、粉尘：<80g/m³	CO	0～2%
C1(一级筒) 出口	优化控制	温度：<450℃、粉尘：<80g/m³	O2	0～10%
窑尾电除尘入口	安全监控	温度：<160℃、粉尘：<80g/m³	CO	0～2%
窑尾袋收尘器出口	安全监控	温度：<80℃、粉尘：<100g/ m³	co	0～2%
煤收尘器出 /入口	安全监控	温度：<80℃、粉尘：<100g/ m³(出口)、粉尘：<600g/ m³(入口)	CO	0～3000μmol/ mol
煤粉仓	安全监控	温度：<45℃、粉尘：<80g/ m3(扬尘)	co	0～3000μmol/ mol
